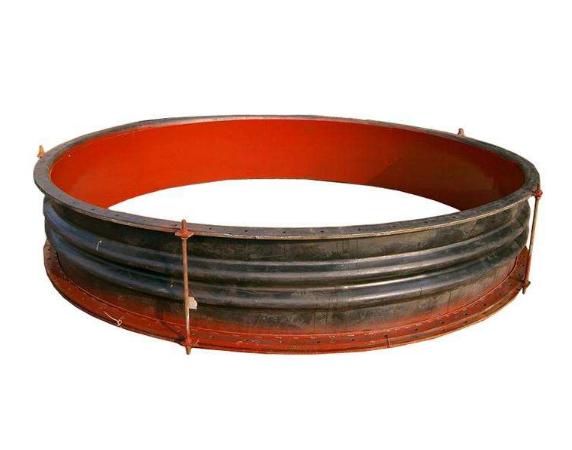

圓形三波補償器

明泰給排水圓形三波補償器適用于600M機組煙風煤粉管道系列的零件和部件，這些煙風煤粉管道零部件系列與《火力發電廠煙風煤粉管道設計技術規定》（DL/T5121-2000）中推薦使用的煙風煤粉管道系列一致。對大于600MW機組的煙風煤粉管道零件及部件也可參照使用。另外圓形三波補償器全部采用工廠化生產，建設單位只需提供設計人員開列的產品標識如連接尺寸、連接方式、外形尺

標簽：補償器圓形三波補償器

電話咨詢：13206168555

電話咨詢：13808341839

產品介紹
產品特點
產品用途
技術參數
在線咨詢服務
相關產品推薦

產品分類
PRODUCT

防水套管系列: 柔性防水套管; 02S404型柔性防水套管; 02S404剛性防水套管; 07FS02防護密閉套管; 不銹鋼防水套管; 剛性密閉套管; 人防地下室專用密閉套管; 04FS02柔性密閉套管

伸縮器系列: SSQ-2型套管式伸縮器; CS型熱力管道伸縮器; SSQ型鑄鐵伸縮器; S313伸縮器; SF鋼制伸縮器; 波紋伸縮器; SSQ-1型套管式伸縮器; SSQP型兩端法蘭限位壓盤式

橡膠軟接頭系列: 橡膠軟接頭; 同心異徑可曲撓橡膠接頭; KST-L絲扣橡膠軟接頭; KST型雙球體橡膠接頭; 襯四氟橡膠接頭; 耐油橡膠接頭; 偏心異徑橡膠軟接頭; 水泵進口專用橡膠軟接頭

閥門系列: D343H金屬硬密封法蘭蝶閥; 手動、氣動、電動雙法蘭橡; 手動對夾式蝶閥D71X/F; D371X渦輪對夾蝶閥; Z45X軟密封閘閥; 軟密封閘閥; JMZ45X加密磁性閘閥; Z45T鐵閘閥

閘門系列: 鑄鐵閘門; 鋼制閘門; 鋼壩景觀閘門; 液壓閘門; 機閘一體式鑄鐵閘門; 鋼制機閘一體門; QL手動兩用系列螺桿啟閉機; QLD型螺桿啟閉機

銅閥系列: 球閥; 黃銅帶鎖閘閥; 黃銅磁性帶鎖閘閥; 黃銅閘閥; 黃銅截止閥; 黃銅過濾器; 電磁閥; ZYC型自力式壓差控制閥

補償器系列: 套筒補償器; QB型/E型球形補償器; 免維護旋轉補償器; 圓形三波補償器; 不銹鋼波紋補償器; ZMB型直埋式波紋補償器; 法蘭注油式無推力補償器; 旋轉補償器

傳力接頭系列: 雙法蘭傳力接頭; C2F型雙法蘭松套傳力接頭; VSSJAFC(CC2F)可拆式雙法蘭傳; VSSJAF(C2F)雙法蘭傳力接頭; VSSJAFC型可拆式雙法蘭傳力; VSSJAFG(CF)單法蘭傳力接頭; CF型單法蘭松套傳力接頭; 可拆式雙法蘭傳力接頭VSSJAF

管件系列: 法蘭; 彎頭; 三通; 人孔; 偏心異徑管大小頭; 不銹鋼法蘭; 不銹鋼彎頭; 盲板

鴨嘴閥系列: XL-T系列套接式鴨嘴閥; XL-S系列內置式鴨嘴閥; XL-F系列法蘭式鴨嘴閥; 套接式鴨嘴閥; 鴨嘴閥

儀器儀表
各種水表
各種電磁流量計

濾料系列: 無煙煤濾料; 石英砂濾料; 錳砂濾料; 果殼濾料; 磁鐵礦濾料; 稀土瓷砂濾料; 卵石濾料; 生物陶粒濾料

凈水材料系列: 聚合氯化鋁; 聚丙烯酰胺; 聚合氯化鋁鐵; 聚合硫酸鐵; 堿式氯化鋁; 鋁酸鈣粉; 陰離子聚丙烯酰胺; 陽離子聚丙烯酰胺

填充料系列: 蜂窩斜管填料; 懸浮生物填料; 液面覆蓋球填料; 多面空心球填料; 組合式填料; 集水槽; 濾板; 網格填料

案例推薦

橡膠接頭工程案例

剛性防水套管使用案例

內襯四氟橡膠接頭案例

伸縮器施工現場

穿墻套管預埋防水套管安裝案例

產品介紹

產品特點

圓形三波補償器具有補償量大、剛度小、便于安裝使用和壽命長等特點，廣泛用于鋼鐵、電力、石油化工、水泥等行業。并可根據用戶要求選用不銹鋼或碳鋼制造U形波紋管，內襯筒、法蘭一般選用碳鋼。

　　圓形三波補償器用于輸送氣體或含塵氣體，使用壓力從真空~0.1Mpa，使用溫度從-40oC~420oC,任意矩形、圓形截面的煙氣，通風和鼓風機管道，作補償位移減振用。波紋補償器按型式分，有Dg200—3600單波、雙波和三波的圓形補償器各23種規格：有Dg400—1400圓形單波密封式補償器12種規格：有300x400—6000x5000單波、雙波和三波矩形補償器各98種規格。

產品用途

圓形三波補償器應用范圍：

　　1、熱電廠(1)汽機(2)鍋爐(3)除塵；

　　2、水泥廠；

　　3、鋼鐵廠、熔煉爐、焚燒爐；

　　4、熱電廠及核電站；

　　5、空調送風系統；

　　6、玻璃及礦棉業；

　　7、石油化工企業；

　　8、空氣及煤氣清潔廠；

　　9、風機廠；

　　10、鋁廠和碳素廠。

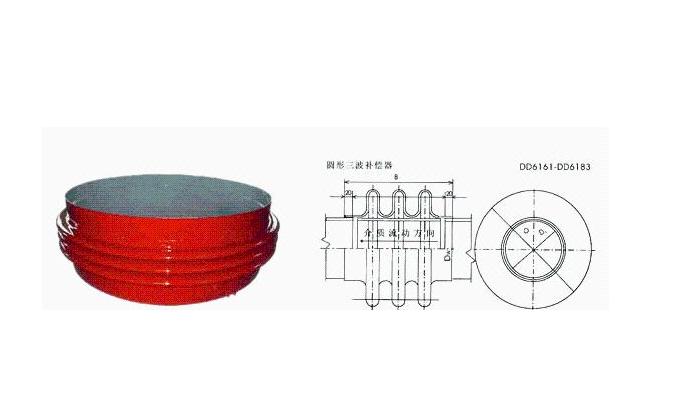

技術參數

公稱通徑	Dw	D	D1	B	重量
mm	Dw	D	D1	B	Kg
mm
200	219	529	233	559	30.2
250	273	583	277		35.8
300	325	635	329		41.3
350	377	687	381		46.1
400	426	736	430		51.5
450	480	864	484		84.8
500	530	944	534		92.3
600	630	1043	633		106.9
700	720	1133	723		120.6
800	820	1233	823		135.1
900	920	1333	923		149.6
1000	1020	1433	1023		164.7
1100	1120	1533	1123		179.3
1200	1200	1633	1223		193.8
1300	1320	1733	1323		208.9
1400	1420	1833	1423		223.9
1800	1820	2333	1823	665	433.3
2000	2020	2533	2023		477.1
2200	2220	2733	2223		521.5
2400	2420	2933	2423		565.2
2800	2820	3333	2823		653.4
3200	3220	3733	3223		741
3600	3620	4133	3623		829.1
